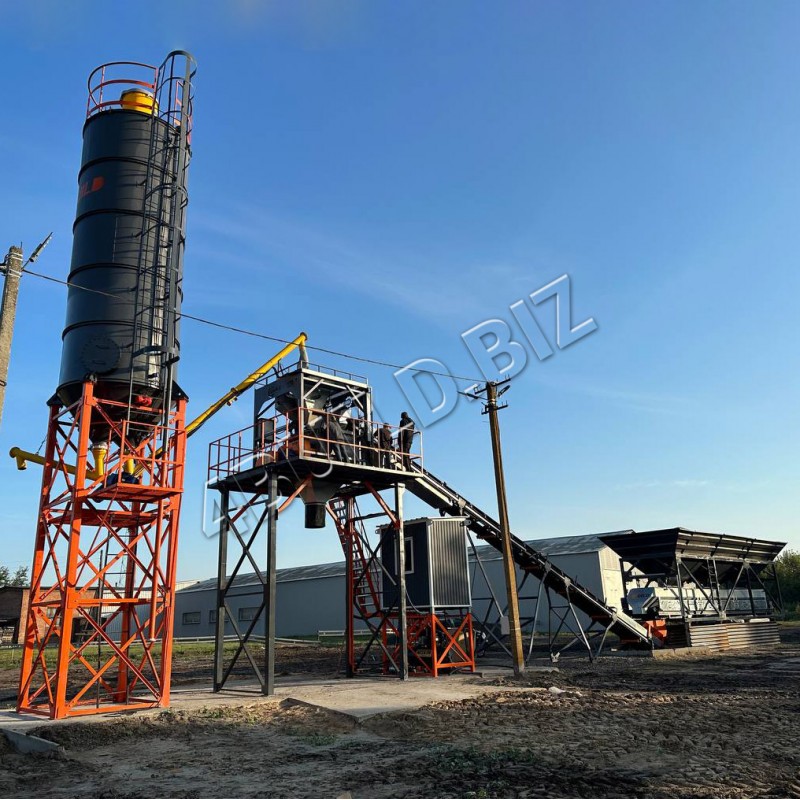

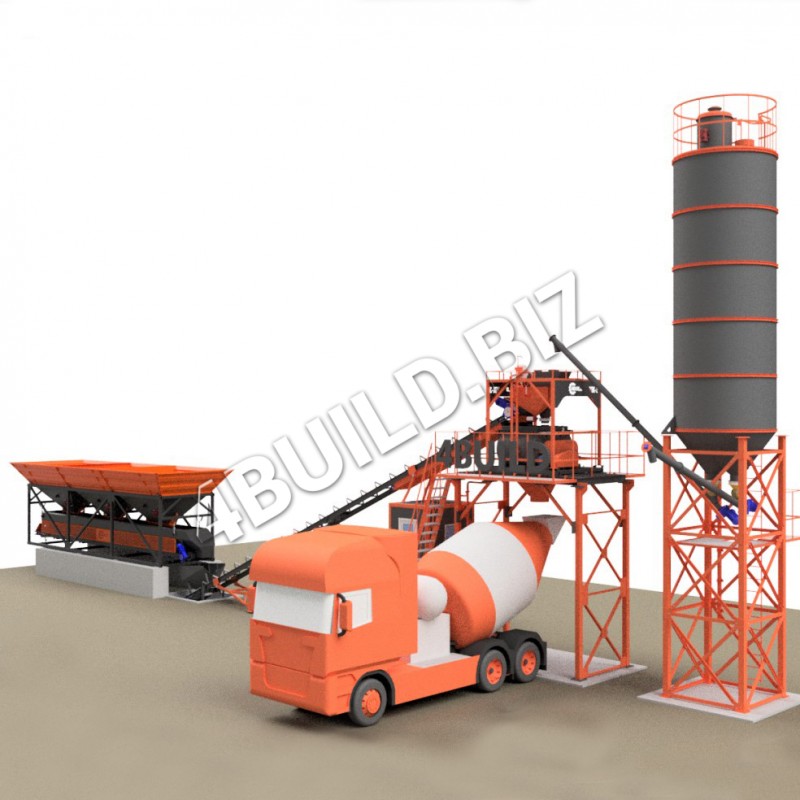

Бетонний завод 4BUILD Energy TAPE - 25
- Наявність на складі: В наявності

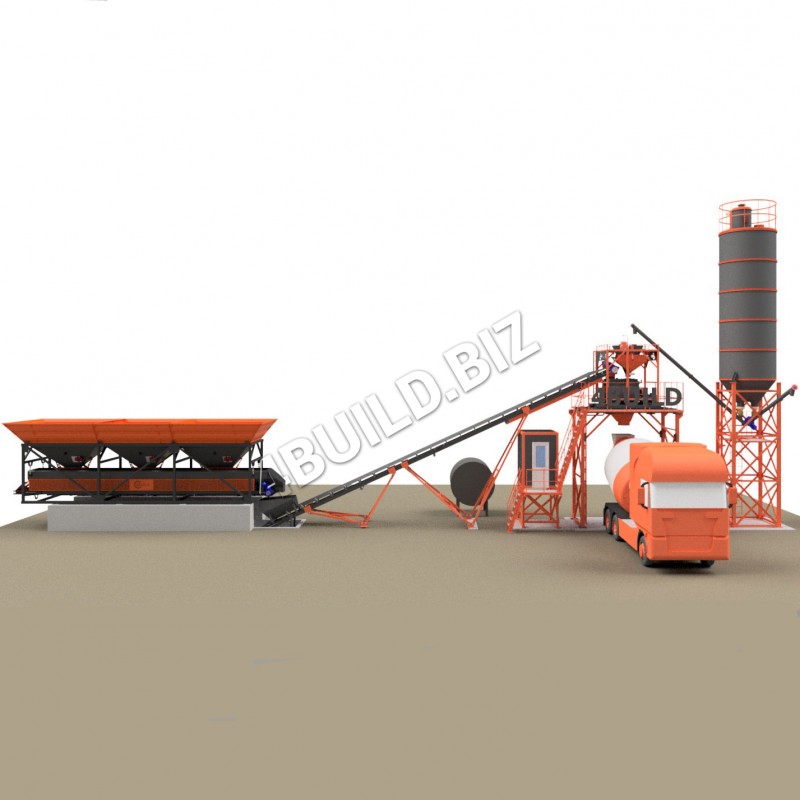

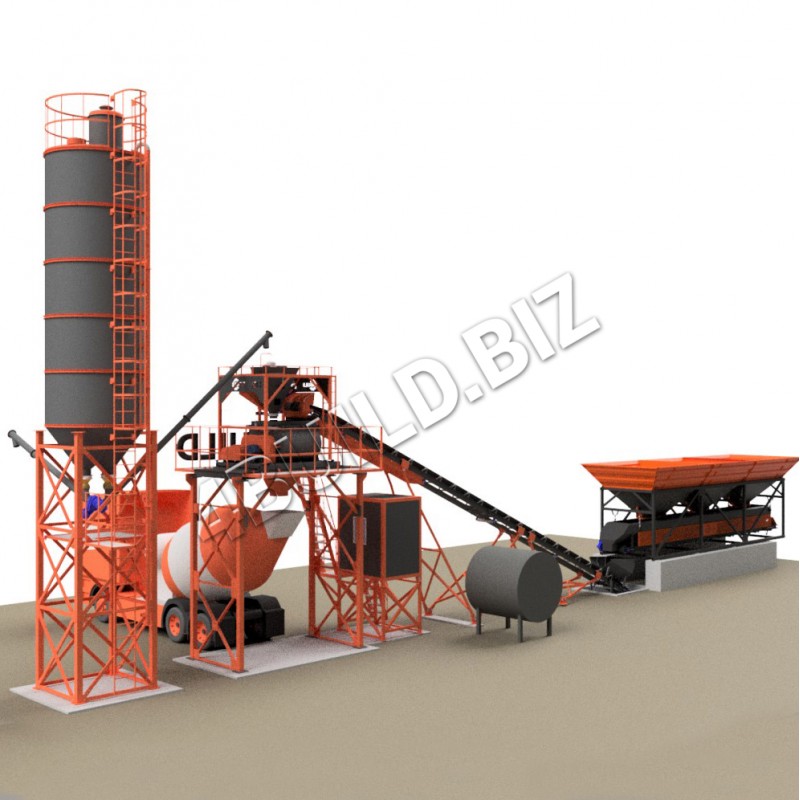

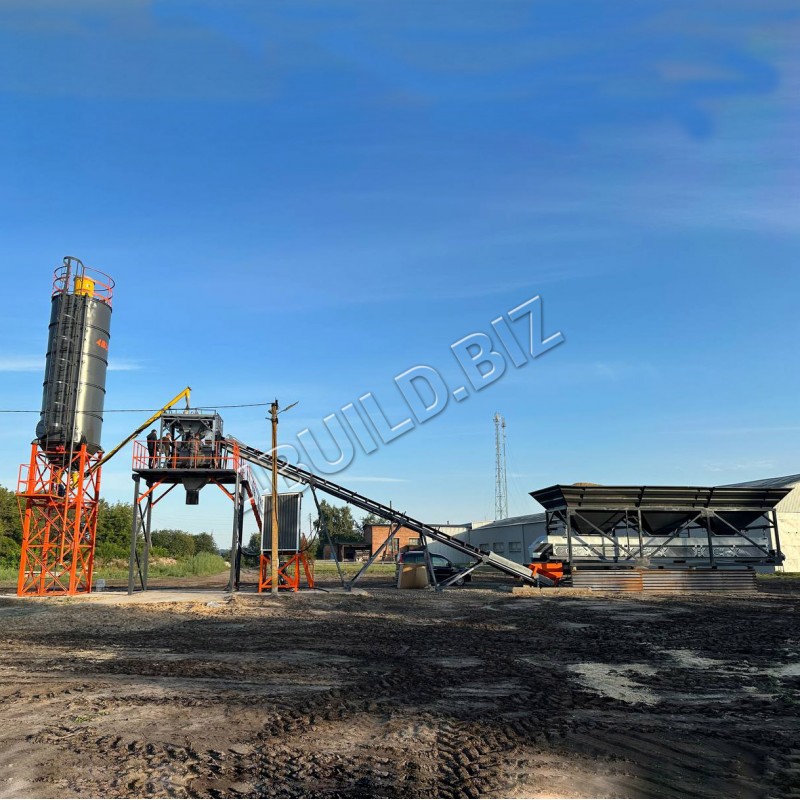

Робота
бетонного заводу відбувається в автоматичному режимі за принципом «одна
кнопка». Для безперервної роботи РБУ потрібні тільки дві людини:
1
й
оператор пульта керування
2
й
для завантаження інертних матеріалів (щебінь, пісок, відсів) в бункера.
Пульт управління РБУ
має три режими роботи: автоматичний (вказівка однією кнопкою
потрібної марки бетону), напівавтоматичний (індивідуальні
внесення змін в рецептурі), ручний (проведення ТЕО, мийки
змішувача). Пульт представлений як сенсорна панель із програми для виробництва всіх марок
бетону, а також системою
контролю виробленої продукції для 1С. Він знаходиться в операторській кабіні,
яка має два оглядових вікна для контролю процесу виробництва і завантаження
бетону в автобетоновоз. А також
кабіна оснащена гучномовцем.

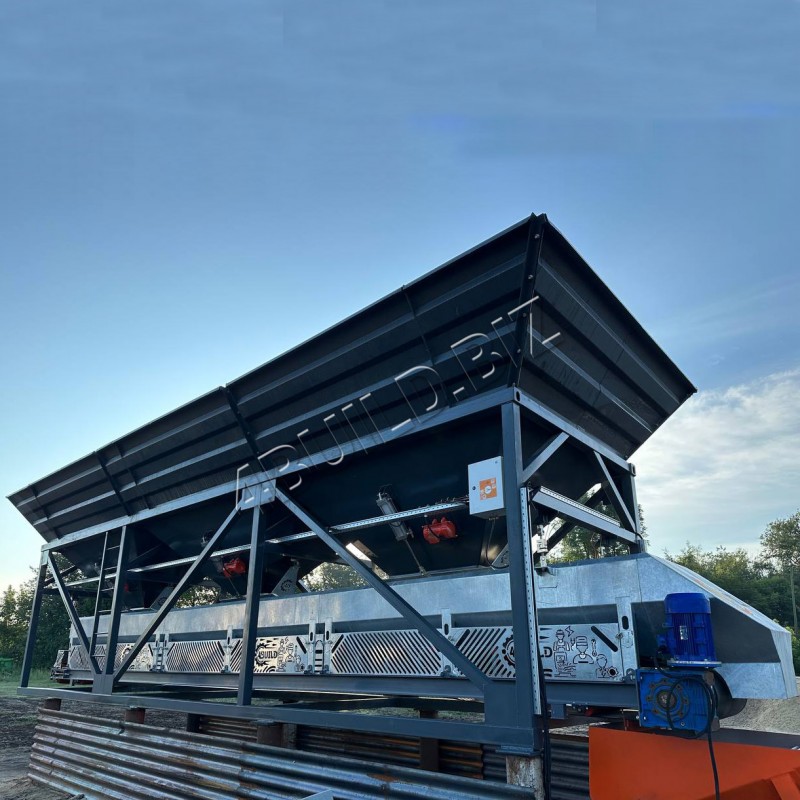

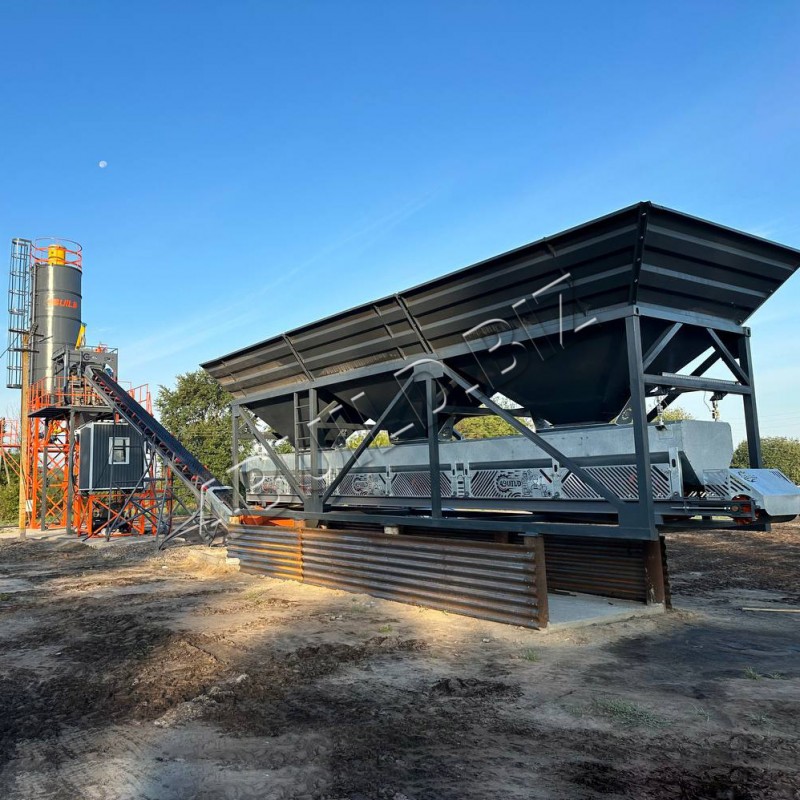

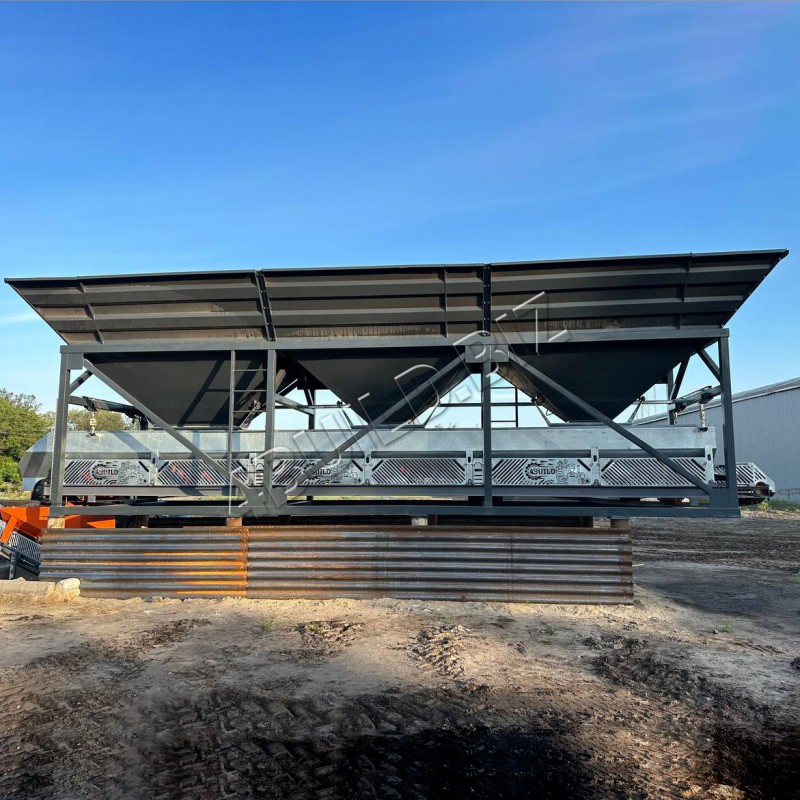

Для
зберігання і точного дозування інертних призначений дозуючий комплекс ДКС-24.
Інертні завантажуються в окремі бункери, кількість бункерів 3 по 8 куб. метрів,
загальний обсяг бункерів 24 куба.
Під бункерами встановлений стрічковий ваговий конвеєр,
на якому відбувається точне дозування компонентів. Інертні потрапляють з бункера за допомогою шиберних заслонок, які
управляються пневмосистеми "Camozzi" (Італія).
При
наборі необхідної дози інертних, включається конвеєр і віддозовані компоненти

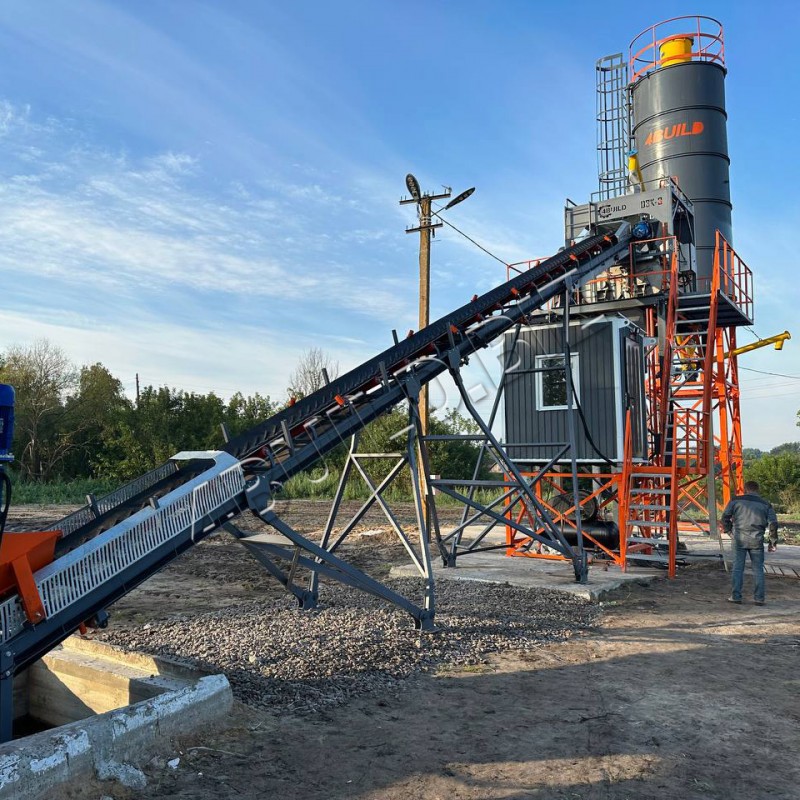

подаються через приймальний бункер з решіткою на спеціальний стрічковий конвеєр ЛТ-16-600.
Дана стрічка є
з обов'язковим вулканізованим
шевроном, щоб запобігати просипання
матеріалу і втрати продуктивності РБУ. По конвеєру суміш підіймається і
потрапляє в змішувальну камеру бетонозмішувача.
Цемент
зберігається в спеціальному складі - силосі цементу. Силос для цементу
необхідно підбирати з розрахунку мінімум двох добового запасу по
продуктивності.
За
допомогою шнека "WAM"
(Італія) цемент подається в блок дозаторів
Д3К-3, який складається з дозатора цементу на 300 кг, води на 150 літрів і
дозатора хім добавки на 20
літрів. Кожен дозатор розташований на трьох високоточних тензодатчиках "KELI"
і жорсткої рами,
що підвищує точність дозування. Дозатор цементу забезпечений пневмовібраторами "SPECIALIST"
для поліпшення сходу
цементу при його залипання.
Далі
відбувається перемішування всіх компонентів суміші в примусовому бетонозмішувачі СБ-500 на 0,5 куба
готової суміші бетону. Він встановлений на естакаді, висотою
вивантаження - 4 метри. Після отримання необхідної гомогенності суміші,
відкривається пневмозатвор "Camozzi" (Італія) бетонозмішувача
і суміш подається в автобетоновоз або приймальний бункер. Далі цикл
повторюється.
Цикл
триває не більше 50 секунд. Продуктивність установки 15 ... 25 куб. метрів готового бетону або
розчину за годину роботи.
Базова комплектація бетонних заводів |
|
Бетонозмішувач | СБ-500 |
Подача інертних в бетонозмішувач | Транспортер стрічковий ЛТ-16-600 |
Продуктивність, куб. м/год | 15-25 |
Шнековий живильник WAM (Італія) | ф 168 |
Бункери (к-ть х обсяг куб.м) | 3х8 |
Дозатор 3-х компонентів (цемент, вода, хім.добавка), кг | 300/150/20 |
Естакада | + |
Затвор секторний, пневмокерування | + |
Пневматика | Camozzi |
Режим роботи | Автоматичний/напівавтоматичний/ручний |
Силос цементу, тонн | 32 |
Кабінка оператора | 2,3х3 |
Компресор | AiRcast |
Напруга,В | 380 |
Загальна встановлена потужність, кВт | 40 |

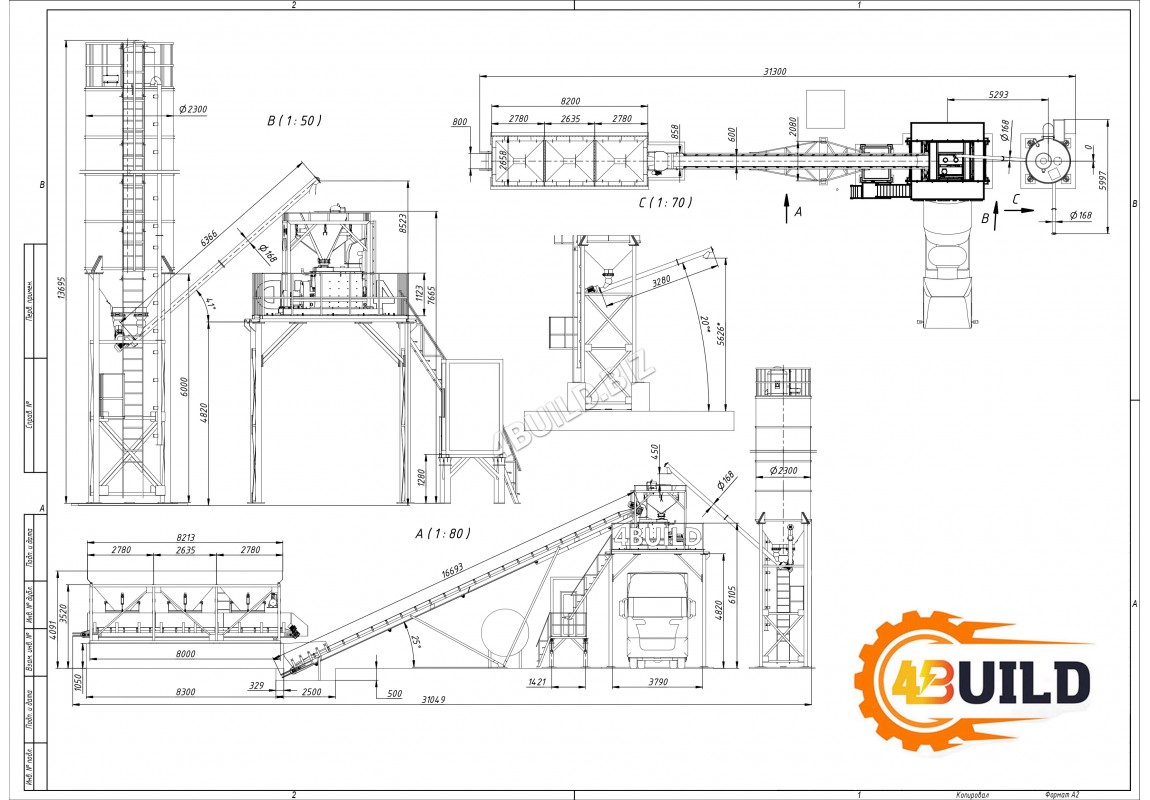

Висота, мм | 7 300 |
Довжина, мм | 25 500 |
Ширина, мм | 3 600 |
Маса не більше, кг | 7 500 |
Додатково до базової комплектації пропонуємо: |
|
Збільшення бункера дозаторів | |
Решітки на секції бункерів | |
Бетонозмішувач двухвальний | |
Компресор "Abac" (Італія) | |
Силос для цементу | |
Шнековий живильник цементу | |
Розтарювач біг-бегів |
