Лінія для сортування ТПВ ЛСТПВ 20Т

Сортувальна лінія призначена для переробки побутових відходів просіювання вихідного матеріалу за класами крупності. Лінія застосовується на звалищах, або окремо побудованих заводах для подрібнення і сортування різних відходів: побутове сміття, змішані відходи, будівельні відходи, органічних і неорганічних відходів, макулатури та полімерів, з метою їх подальшого вторинного використання й утилізації. Продуктивність залежить від діаметра сита, його довжини та вологості матеріалу, що просіюється.

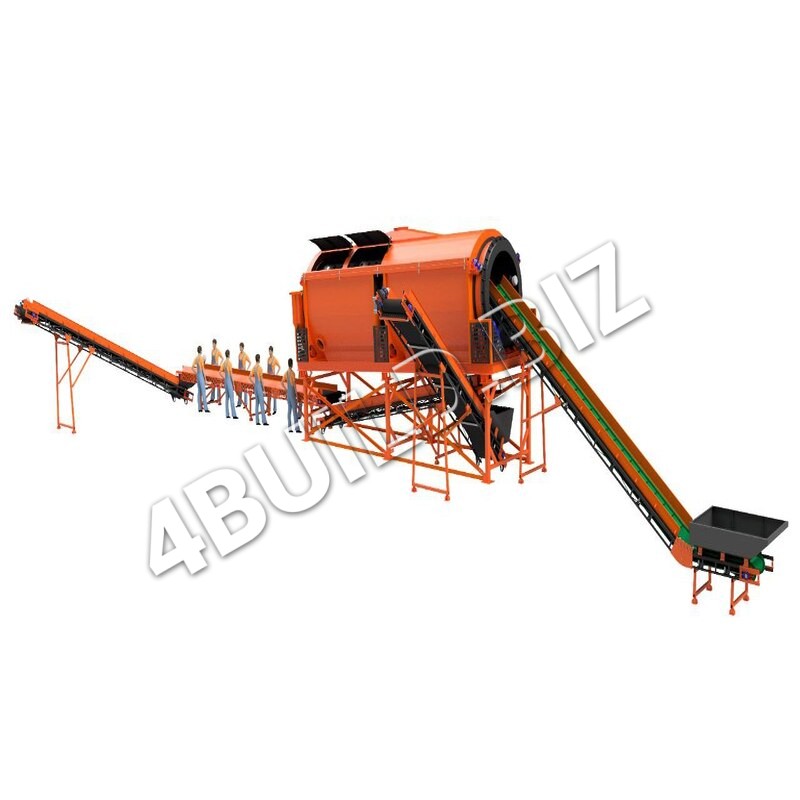

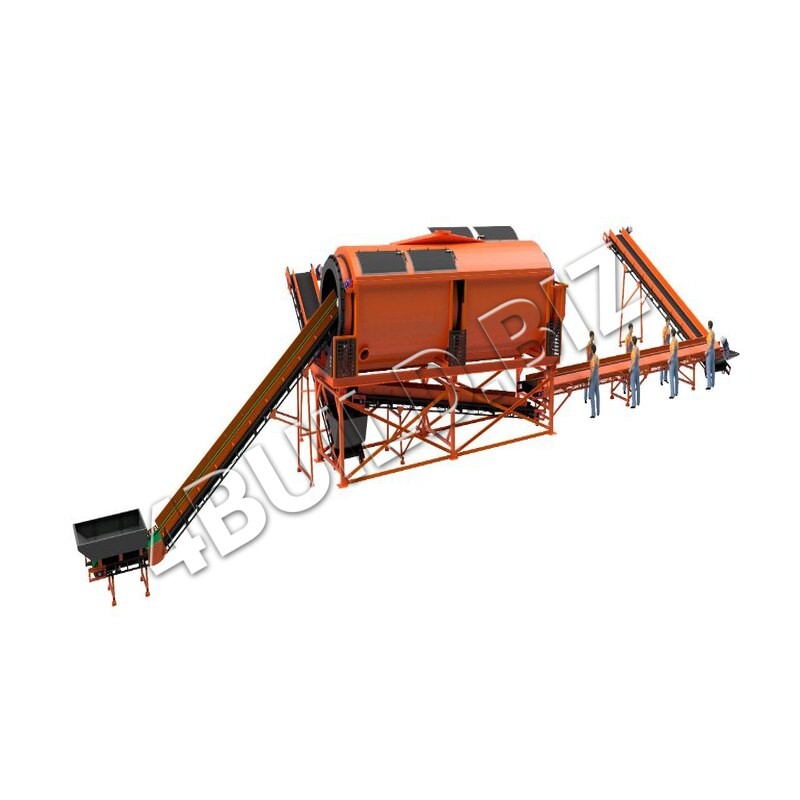

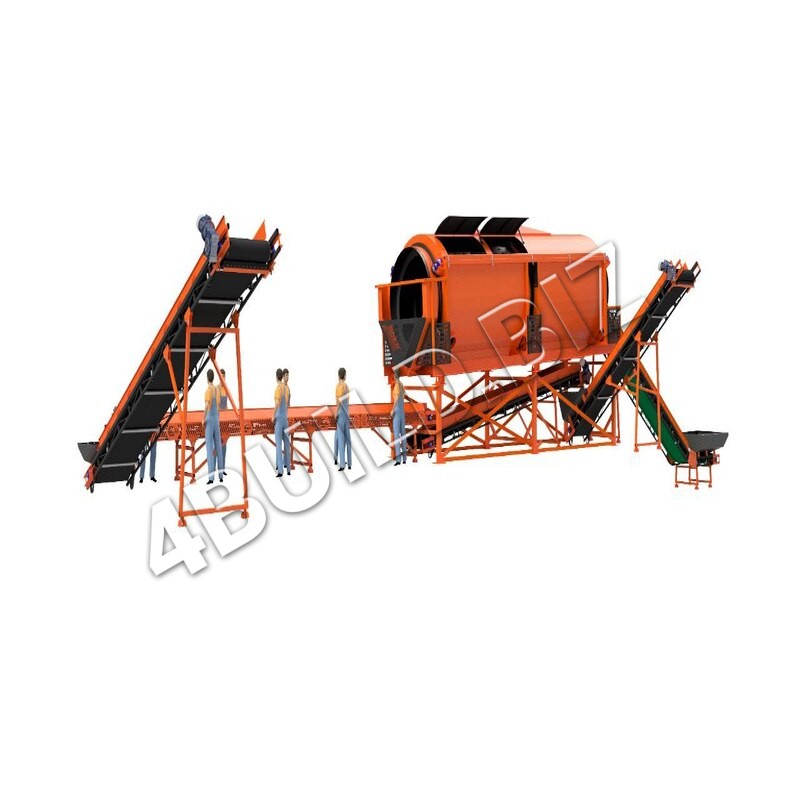

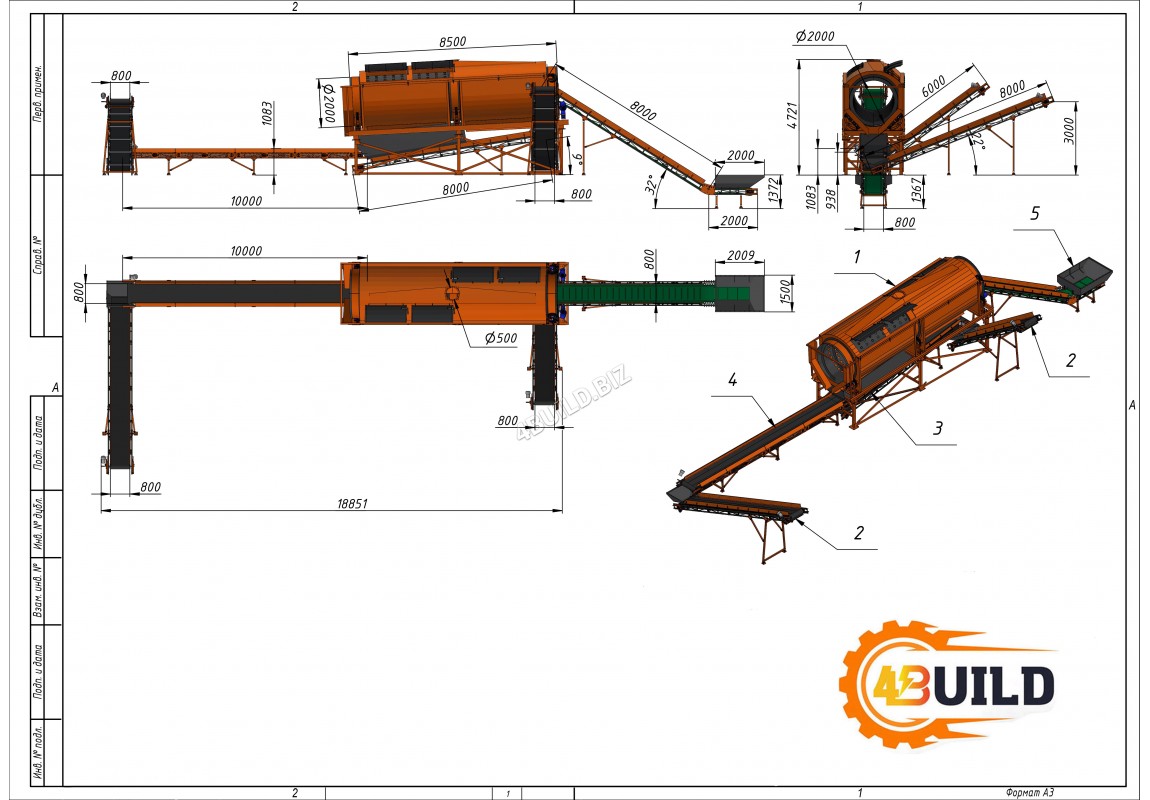

До складу сортувальної лінії ЛСТПВ 20Т входять:

барабанне сито БС ф 2000;

L-подібний транспортер ЛТ-10-800;

горизонтальний транспортер (сортувальний стіл) ЛТ-10-800;

2 похилих транспортери ЛТ-8-800;

похилий транспортер ЛТ-6-800;

пульт керування.

Привезена продукція від автовозів або контейнерів подається на L-подібний конвеєр ЛТ-10-800 (горизонтальна частина - 2 м, похила - 8 м). Борти висотою 200 мм забезпечують транспортування матеріалу без втрат. Мотор-редуктор потужністю 4 кВт. Привідний та натяжний барабани Ф219 - гладкі.

Для подальшої подачі ТПВ у просіювальний грохот конвеєр піднято на висоту 3.5 м (опора виготовляється у якості додаткової опції).

Метод з'єднання - безшовний (вулканізована склейка).

Метод сортування - комбінований (механізовано-ручний).

Барабанне сито БС ф 2 000 закритого типу від виробника ТОВ "4БІЛД" завдяки посиленому корпусу забезпечує якісне просіювання будь-якої продукції (важкі побутові відходи, мокрий торф, пісок).

Сито складається зі звареної рами, на якій змонтовано барабан круглої форми з чорного металу діаметром 2 000 мм і завдовжки 8 000 мм, шнекову спіраль для направлення матеріалу, фланці під сушильну установку (циклон) і мотори-редуктори потужністю 7,5 кВт.  Для переміщення сортувального матеріалу барабанне сито виконано під кутом 3°. Просіяний матеріал фракцією від 0-50 мм потрапляє через бункер барабанного сита в транспортер для подальшого його транспортування. Фракція 50 мм і більше просушується в корпусі барабанного сита і подається через вивантажувальну горловину сита.

Розміри комірки для просіювання визначає замовник.

Відсіяний матеріал подається на похилий транспортер ЛТ-8-800. Мотор-редуктор потужністю 2.2 кВт. Привідний та натяжний барабани Ф219 - гладкі. Висота опори - 3.5 м. Борти висотою 200 мм забезпечують подачу без втрат.

Наступний приймальний елемент від даного конвеєра  - транспортер похилий ЛТ-6-800. Мотор-редуктор потужністю 2.2 кВт. Привідний та натяжний барабани Ф219 - гладкі. Висота опори - 3.5 м.. Борти висотою 200 мм забезпечують подачу без втрат.

Продукція, яка більше діаметром ніж 50 мм, потрапляє на горизонтальний транспортер (сортувальний стіл) ЛТ-10-800. Мотор-редуктор потужністю 4 кВт Привідний та натяжний барабани Ф219 - гладкі. З'єднання стрічки - гаряча вулканізація. Борти висотою 100 мм забезпечують транспортування матеріалу без втрат.

Відсортовані ТПВ переміщаються на наступний конвеєр - пересувний транспортер ЛТ-8-800. Мотор-редуктор потужністю 2.2 кВт. Привідний та натяжний барабани Ф219 - гладкі. З'єднання стрічки - гаряча вулканізація.

Керування сортувальною лінією ЛСТПВ 20Т здійснюється за допомогою керуючої, захисної та комутаційної апаратури SchnaiderElectric (Франція). Комплект силових кабелів і кабелів керування захищений металорукавом для непопадання вологи і пошкодження в процесі роботи. Також передбачена комплектація частотниками для регулювання швидкості роботи лінії.

Продуктивність даної лінії становить до 20 т/год.

Застосування ЛСТПВ 20Т - місце утворення або накопичення великої кількості ТПВ: звалища, спеціалізовані сміттєпереробні заводи.

Особливості установки:

• Потужні мотор-редуктори на обладнанні
• Відсів великої фракції з матеріалу
• Висока надійність, рідко потребує обслуговування
• Продуктивність складає до 20 т / год
