Лінія для сортування ТПВ ЛСТПВ50Т

Сортувальна лінія ЛС ТПВ50Т призначена для сортування і підготовки для подальшої переробки, знешкодження та утилізації нетоксичних твердих побутових відходів ТПВ, зібраних нероздільним або роздільним способом.

В процесі сортування із загальної маси ТПВ виділяються ресурсоцінні компоненти, придатні для подальшого рециклінгу: папір, картон, скло, полімерні матеріали, лом чорних і кольорових металів та інші корисні складові. Тип матеріалів, що виділяється, визначається в залежності від морфологічного складу сировини, що відсортовується за потреб замовника.

Метод сортування – комбінований (механізовано-ручний).

На виході технологічного процесу сортування відібрані фракції ресурсоцінних компонентів брикетуються або збираються в окремі контейнери та подаються на переробку.

Незадіяна частина сміття підлягає компостуванню чи брикетуванню з наступним захороненням або до неї використовується інший метод знешкодження і утилізації.

Застосування ЛСТПВ50Т – місце утворення або накопичення великої кількості ТПВ: сміттєзвалища, спеціалізовані сміттєпереробні заводи.

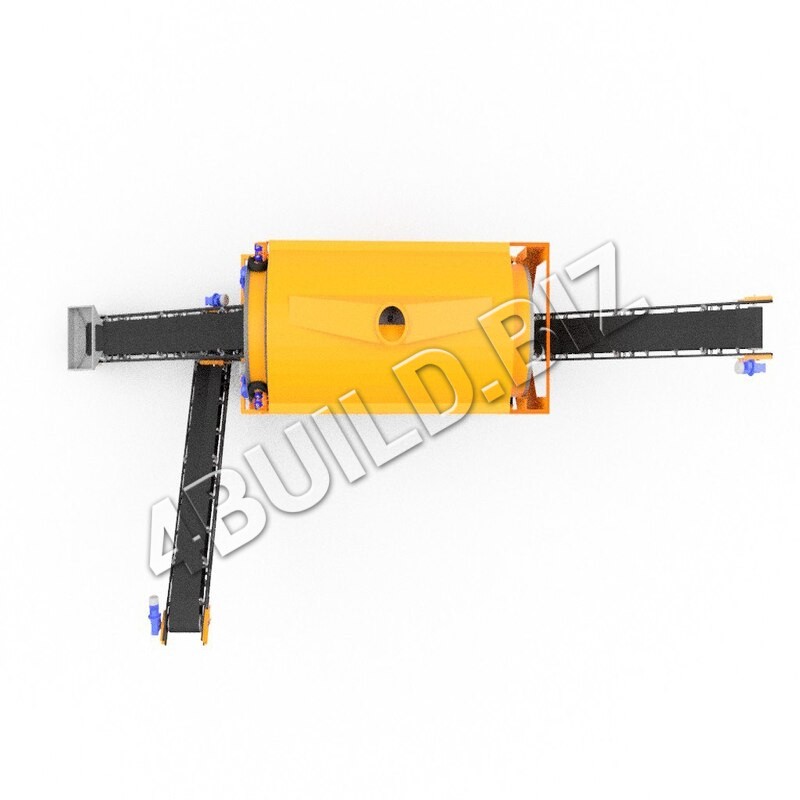

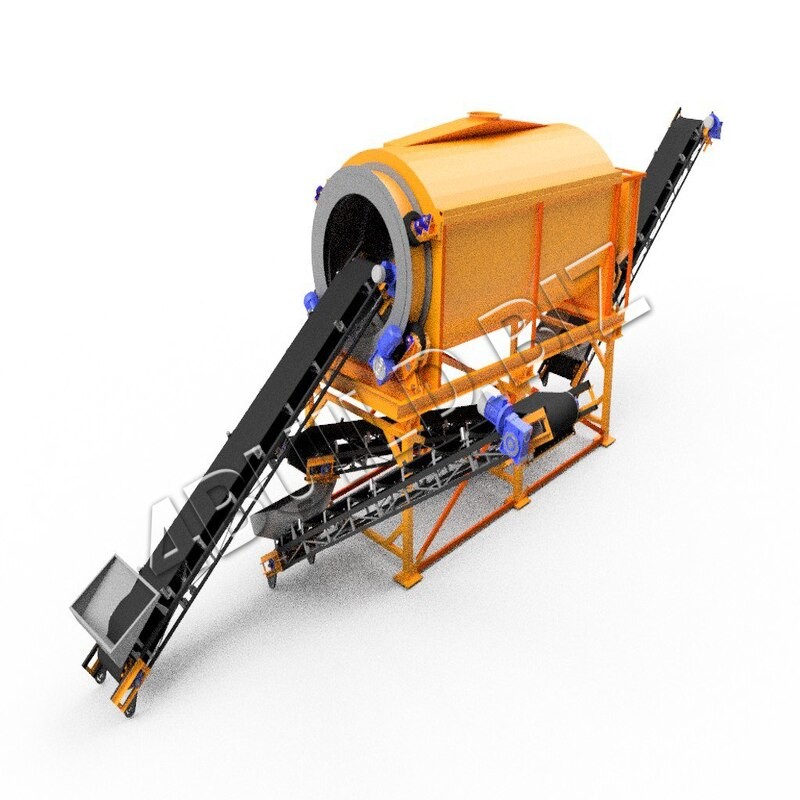

До складу сортувальної лінії ЛСТПВ50Т входять:

• барабанне сито;
• транспортер стрічковий від барабанне сито;
• транспортер стрічковий від шредира №1 до барабанного сита;
• транспортер стрічковий для відходів до бункеру;
• стрічковий транспортер від барабанного сита до шредира №2;
• пульт керування.

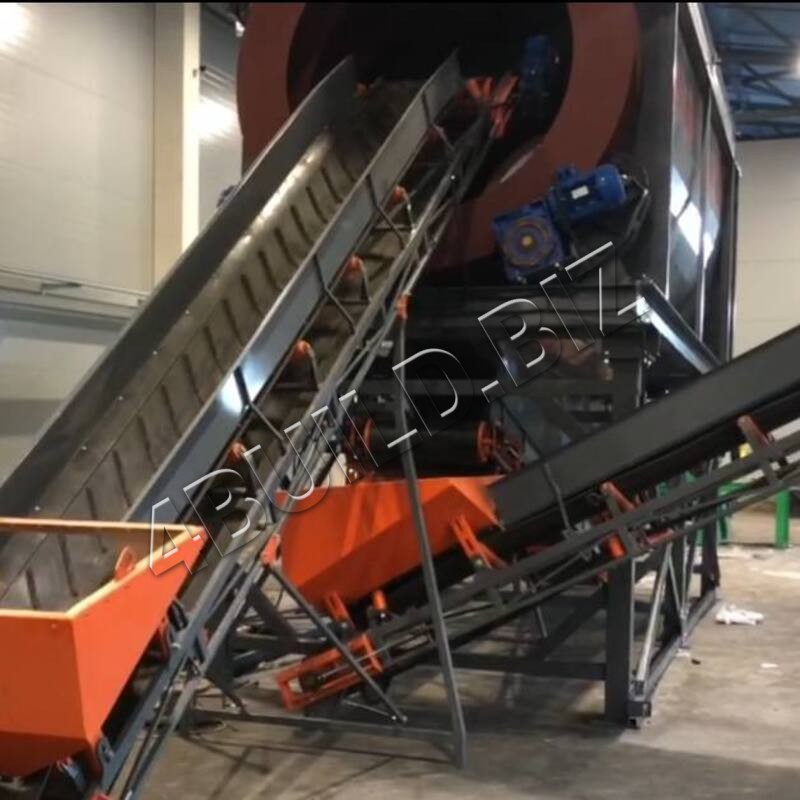

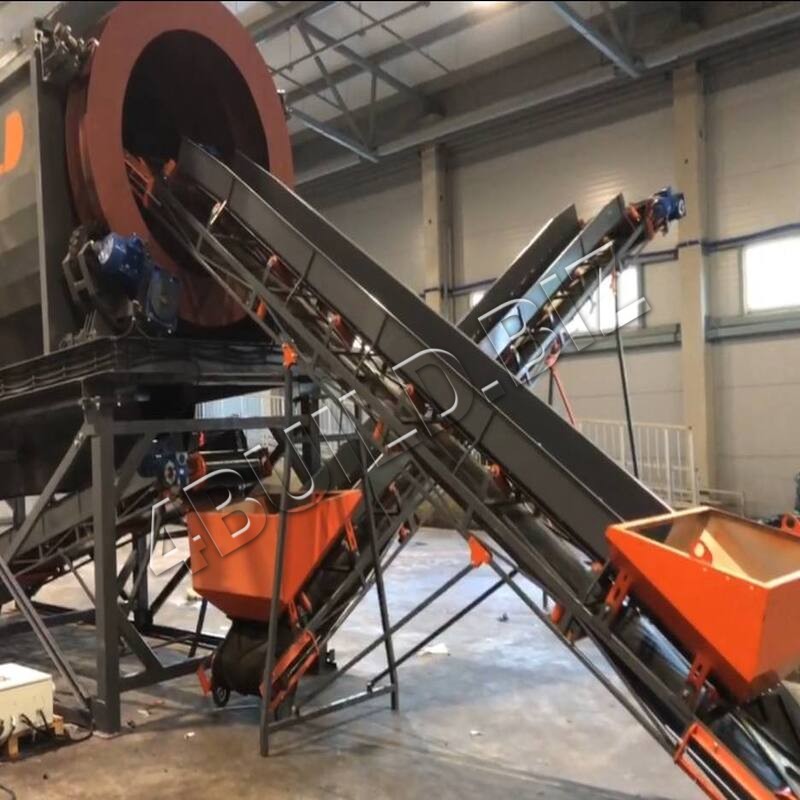

Привезена продукція від автовозів або з контейнерів подається на шредер №1. Під дією пресуючого барабану сміття спресовується для подального відсіву за розмірами.  Після обробки шредером №1 сміття транспортується стрічковим транспортером ЛТ-6-600.

Стрічковий похилий конвеєр ЛТ-5-600 довжиною 5 м та шириною 600 мм. Стрічка шевронна, з’єднання виконано методом ГАРЯЧА вулканізація. Мотор-редуктор потужністю 2.2 кВт приводить у дію 2 гладкі барабани: натяжний та приводний діаметром кожен 219 мм та шириною 640 мм. Борти висотою 200 мм забезпечують невисипання продукції при транспортуванні. 2 скребки (передній, трикутний) для очищення стрічки позбавляються від налипання сміття.

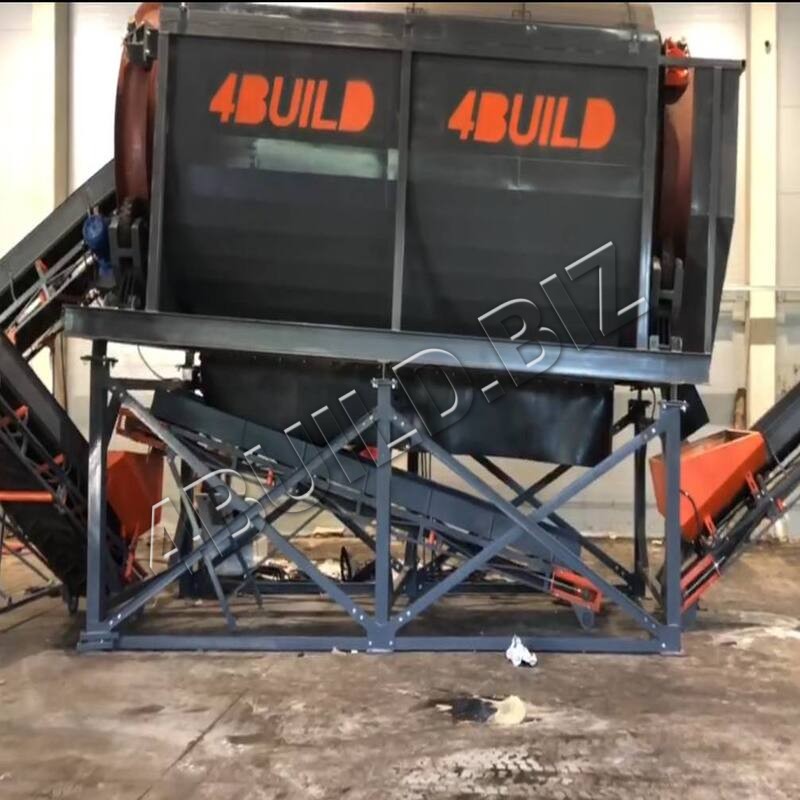

Барабанне сито БСф2000 закритого типу від виробника ТОВ «4БІЛД» завдяки посиленому корпусу забезпечує якісне просіювання будь-якої продукції (важкі побутові відходи, мокрий торф, пісок). Сито складається зі зварної рами, на якій змонтований барабан круглої форми діаметром 2000 мм та довжиною 5 м з оцинкованого металу однієї фракцій і 2 моторів-редукторів потужністю 5.5 кВт. Привід передається від мотору через вал, допоміжні бічні колеса допомагають обертати. У конструкції барабанного сита передбачена примусова система очищення. Для переміщення сортувального матеріалу грохот виконаний під кутом 3°.

Комірка для просіювання виготовляється під кожне замовлення індивідуально.

Додатково конструкцією можуть бути передбачені флянці під сушильну установку (циклон). У такому разі передбачається використання даної моделі на сортувальних лініях твердих побутових відходів. Продуктивність вібросита БСф2000 складає до 12 т/год.

Відсіяна продукція транспортується стрічковим транспортером ЛТ-5-600.

Стрічковий похилий конвеєр ЛТ-5-600 довжиною 5 м та шириною 600 мм. Стрічка гладка, з’єднання виконано методом ГАРЯЧА вулканізація. Мотор-редуктор потужністю 2.2 кВт приводить у дію 2 гладкі барабани: натяжний та приводний діаметром кожен 219 мм та шириною 640 мм. Борти висотою 200 мм забезпечують невисипання продукції при транспортуванні. 2 скребки (передній, трикутний) для очищення стрічки позбавляються від налипання сміття.

Із транспортера ЛТ-5-600 відсіяний матеріал перевантажується на транспортер ЛТ-7-600. Конвеєр обладнано шевронною стрічкою, яка з’єднана методом вулканізована склейка. Мотор-редуктор потужністю 2.2 кВт за допомогою v-подібних роликів піднімає вантаж на висоту 2.5 м для подальшого вивантаження у бункер. Барабани провідний та натяжний гладкі, діаметр – 219 мм, ширина – 640 мм. Борти висотою 200 мм забезпечують невисипання продукції при транспортуванні.

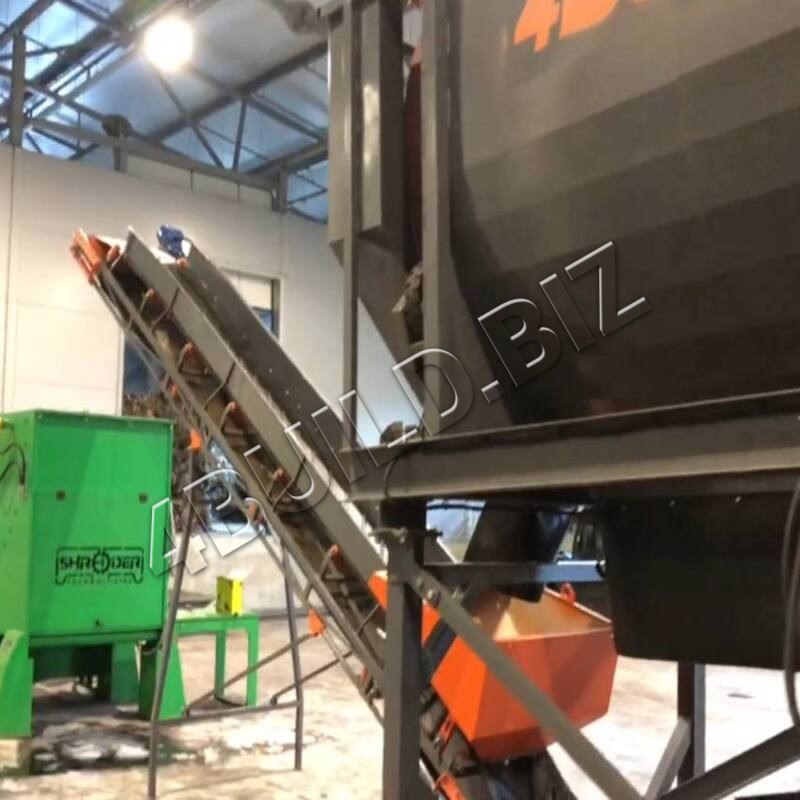

Продукція, яка не потрапила у комірки барабанного сита, подається похилим стрічковим конвеєром ЛТ-6-600 до шредера №2. Конвеєр обладнано шевронною стрічкою, яка з’єднана методом вулканізована склейка. Мотор-редуктор потужністю 2.2 кВт за допомогою v-подібних роликів піднімає вантаж на висоту 2.5 м для подальшого вивантаження у бункер. Стрічка спирається на 2 опори: висотою 1.5 м (знаходиться біля барабанного сита) та 3 м (знаходиться біля шредера №2). Барабани провідний та натяжний гладкі, діаметр – 219 мм, ширина – 640 мм. Борти висотою 200 мм забезпечують невисипання продукції при транспортуванні.

Управління сортувальною лінією ЛСТПВ50Т відбувається за допомогою керуючої, захисної і комутаційної апаратури SchnaiderElectric (Франція). Комплект силових кабелів і кабелів управління захищено металорукавом для непотрапляння вологи та пошкодження у процесі роботи. Також передбачено комплектацією частотники для регулювання швидкості роботи лінії.

Особливості установки:

• Посилене барабанне сито БСф2000
• Складається із 4 транспортерів, 1 барабанного сита та 2 шредерів
• Примусова система очистки
• Надійне обладнання та швидкі терміни виконання
