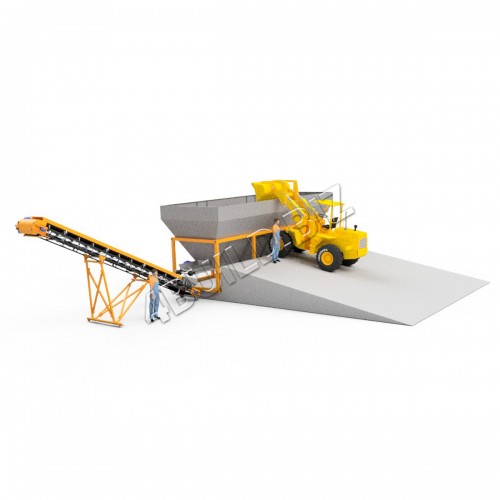

Бункер-живильник для сипучих матеріалів на 36 куб. метрів зі стрічковим конвеєром
- Наявність на складі: В наявності

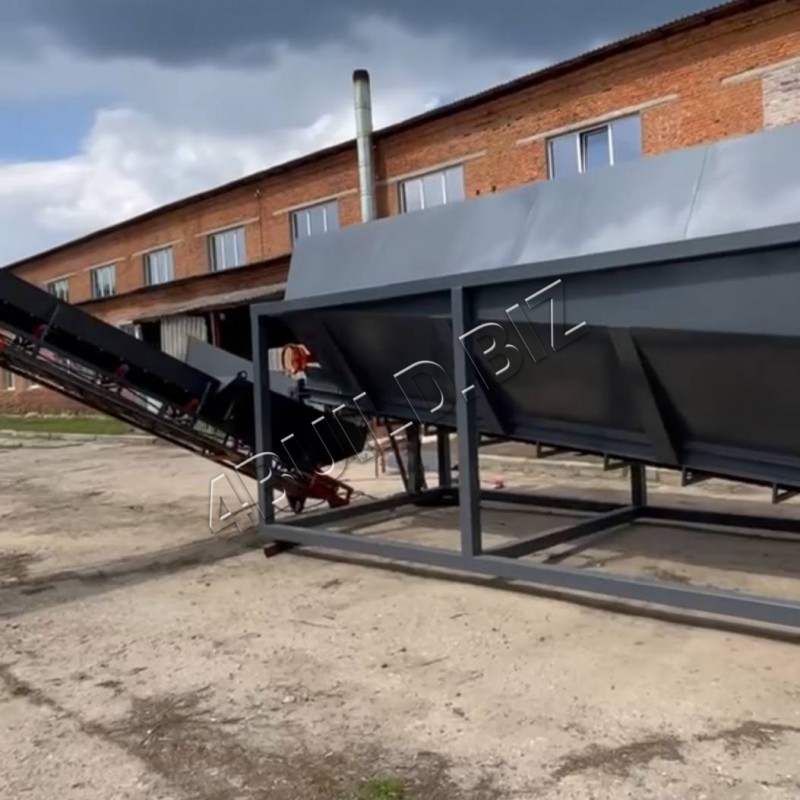

Для монтажу бункеру-накопичувача БЖ-36 об'ємом 36 куб. м. (за потреби можливе збільшення об'єму до 70 куб. м використовуючи зйомні борти) та стрічкового конвеєра ЛТ-8-600 не потрібно облаштовувати фундамент,
достатньо рівного майданчику. Призначення даного обладнання – зберігання і
подача щепи та інших паливних дрібношматкових сипучих матеріалів на теплових
вузлах (ТЕС, ТЕЦ або котельні промислові).

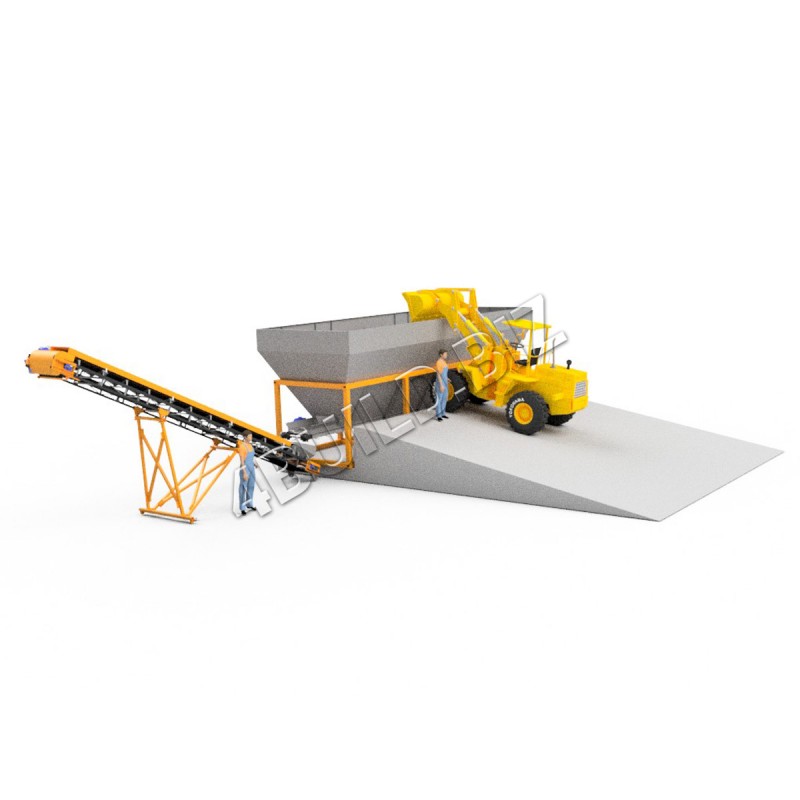

Бункер-накопичувач піднято на висоту 1.3 м над рівнем землі (опирається на металеву раму). Додатково необхідне виготовлення пандусу для зручності завантаження компонентів. Загальна висота становить 3.6 м та ширина – 2.9 м. Із метою незалипання сипучих матеріалів на стінках передбачено зворушувач у нижній частині накопичувача.

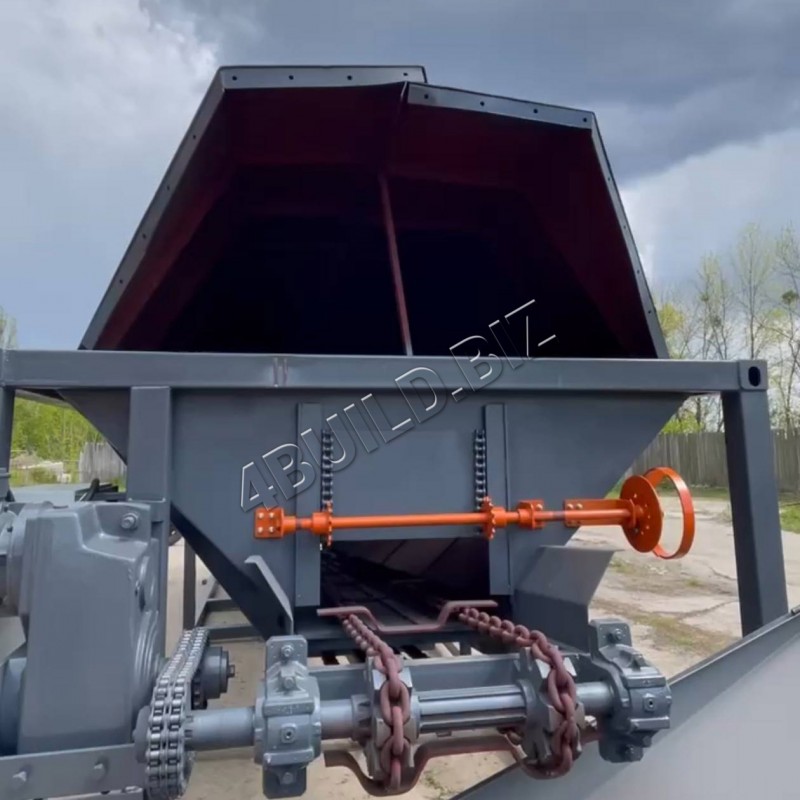

Подача матеріалу з-під бункера виконується
за допомогою ланцюгового конвеєру. Дане рішення було реалізовано для
можливості подачі щепи без заливання.
Стрічковий транспортер ЛТ-8-600 подає
сипучі на висоту 3.3 м, який приводиться на дію мотор-редуктором 3
кВт через привідний ребристий барабан ф219. Товщина стрічки – 6 мм,
роликоопора – V-подібна, крок роликів становить 700 мм. По всій
довжині конвеєра встановлено кришки для захисту від опадів. При умові використання дрібного матеріалу
можливе його просипання. Для запобігання даної проблеми передбачено
встановлення приймального бункера розмірами 1.5 х 1.1 м під
вивантажувальною горловиною ланцюгового конвеєру та бортів висотою 100 мм вздовж усієї довжини транспортера.
Особливості установки:
- Бункер об'ємом 36 куб. метрів
- Не потребує виготовлення фундаменту
- Стрічковий конвеєр довжиною 8 м та шириною
600 мм
-
Надійне обладнання і швидкі
терміни виробництва
Базова комплектація транспортерів |
|
| Довжина конвеєра, м | 8 |
| Ширина стрічки транспортерної, мм | 600 |
| Встановлена потужність, кВт | 3 |
| Швидкість руху стрічки, м\с | 1 |
| Продуктивність, тонн/год | 30 |
| Тип стрічки | шевронна |
| Кут встановлення конвеєра, градус | 0...45 |
| Тип ролика | V-подібний |
| Висота вивантаження, мм | 3 355 |
| Тип продукту | сипучий / кусковий / штучний |
| Приймаючий бункер | + |
| Барабан, ф | 219 |
Базова комплектація бункера-живильника |
|
| Загальний об'єм бункера, куб. метрів | 36 |
| Вивантаження метеріалу | ланцюговий конвеєр |
| Опорна рама, установка без фундаменту | + |

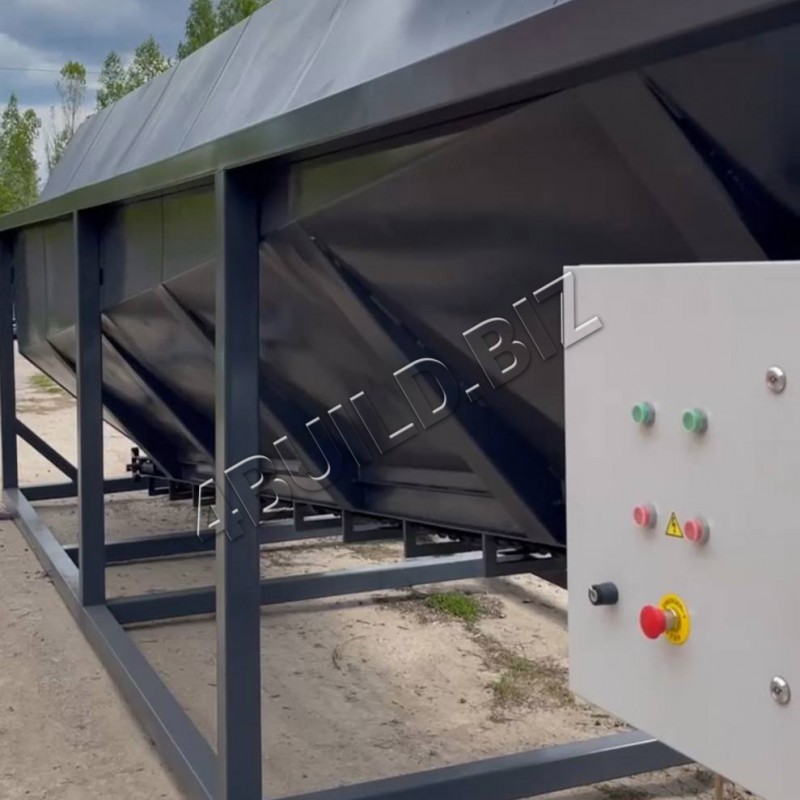

| Режим роботи | ручний / автоматичний |
| Напруга, В | 380 |
| Висота, мм | 3 604 |
| Довжина, мм | 8 560 |
| Ширина, мм | 2 953 |
Додатково до базової комплектації пропонуємо: |
|
| Решітка на секцію бункера | |
| Тип стрічки | гладка / скребок |
| Напруга 220 В | |
| Колеса | поворотні / зі стопами |
| Частотник для регулювання швидкості+реверс | |
| Вигрузна горловина | |
| Реверс для конвеєра | |
