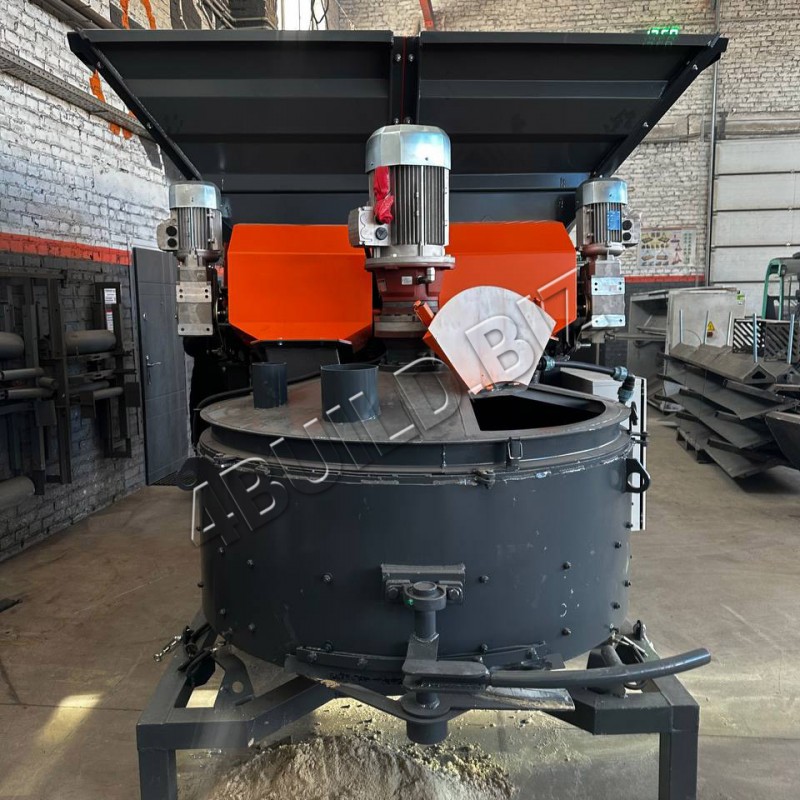

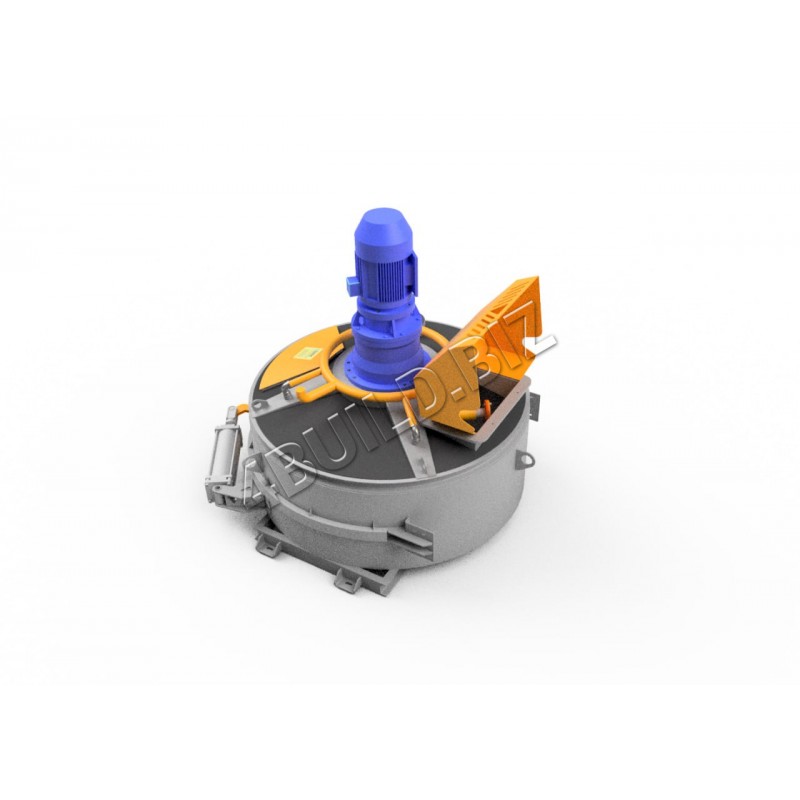

Тарільчасто-павукоподібний бетонозмішувач СБ-500

Бетонозмішувач тарільчастого типу СБ-500 призначений для приготування бетонних сумішей, будівельних розчинів, а також сухих компонентів в технологічних лініях заводів виробництва збірного залізобетону, бетонорозчинних вузлів і бетонозмішувальних установок.

Конструктивно, бетонозмішувачі серії СБ класифікуються, як примусові павукоподібні та безперервної дії змішувачі з вертикальним валом тарільчастого виду. Привід від електродвигуна до ротора зі змішуючими лопастями здійснюється за допомогою планетарного мотор-редуктора потужністю 18.5 кВт.

Матеріали, використовуючі при виготовленні бетонозмішувачів павукоподібних СБ дозволяють експлуатувати їх досить тривалий час, без істотних витрат на обслуговування і ремонт.

Загальний об’єм камери змішування становить 900 л, готового бетону – 500 л, розчину – 550 л.

Всі внутрішні робочі поверхні змішувача, які мають більше навантаження від динамічного і абразивного впливу матеріалу, мають змінний броньований захист 8 мм. Комплект лопастей і скребків розрахований на заміну при напрацюванні від 15 до 30 тисяч кубів готової суміші, в залежності від щільності бетону, водоцементного співвідношення і виду заповнювача.

Принцип роботи бетонозмішувача полягає в переході крутного моменту від електродвигуна до бетонозмішувального барабану. Усередині барабана за допомогою лопастей перемішується завантажена суміш. Змішувачі обладнані пневматикою «Camozzi» (Італія).

Дане обладнання працює по циклах: завантаження, замішування та вивантаження. В першу чергу завантажуються всі необхідні компоненти. Це може бути гравій, цемент, пісок, щебінь та мінеральні добавки. На наступному етапі додається вода. Далі відбувається змішування, після якого готова суміш через шиберний затвор вивантажується в заздалегідь підготовлену ємність.

Перемішування компонентів відбувається завдяки 6 спеціальним лопастям, які обертаються на великій швидкості. Висота і ширина лопастей може регулюватися. У цілому, конструкція лопастей залежить від типу замішування суміші.

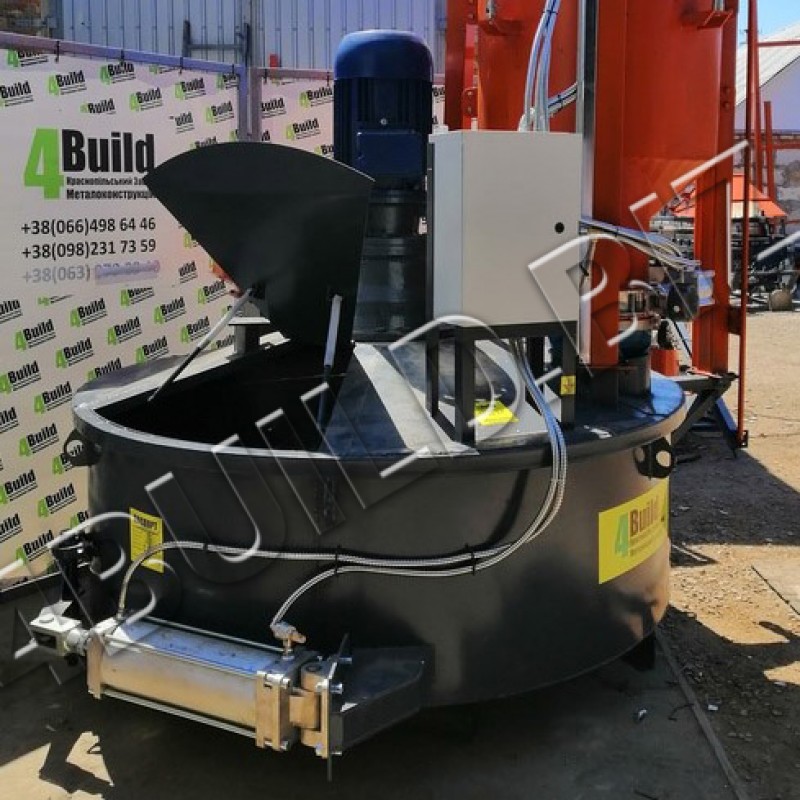

Подача готового розчину на наступні етапи виробництва відбувається через вивантажувальний отвір, який закривається за допомогою пневмоциліндру Camozzi, у днищі корпусу.

Особливості установки:

• Для будь-якого типу бетону і розчину
• Пневмообладнання Camozzi (Італія)
• Час перемішування суміші від 30 секунд

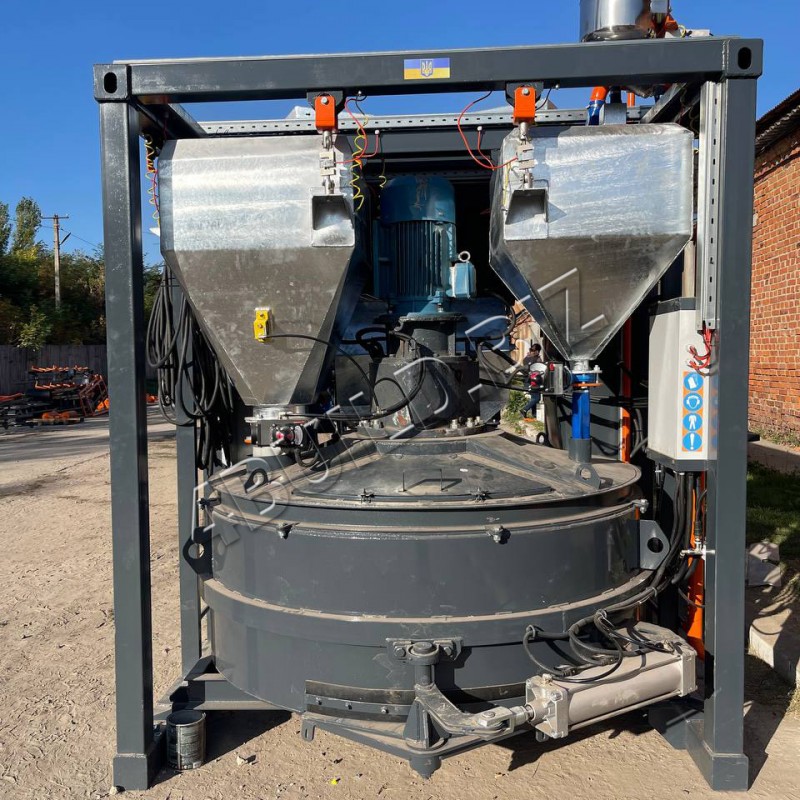

• Установка на опорну раму для прямого вивантаження в автобетоновоз
• Завантаження інертних скіп / стрічка
• Броня і лопасті змінні
• Встановлення дозатора 3-х компонентів (цементу, води та хім.домішок)
